▽ターンテーブル
弊社のターンテーブルは、全て電波暗室/シールドルームに対応した設計になっております。
特にこれまでの納入実績から蓄積したノウハウにより、軽量で高精度を実現。
テーブル可動時のノイズを大幅に低減した設備となっております。
直径１．５ｍの小型のものから、φ１２ｍの大型のものまで製作可能です。
お客様の仕様（建築条件・性能・安全仕様）に合わせ最適なターンテーブルをご提案いたします。
<施工例 １>

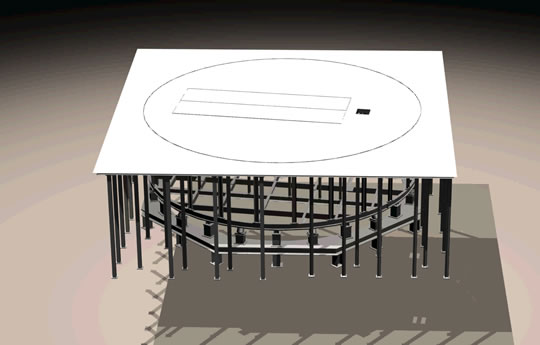

・ 機器格納式ターンテーブル（φ１０ｍ）
機器格納扉式ターンテーブルは、シャシーダイナモなどを自動格納できるターンテーブルです。
機器（ダイナモなど）未使用時には、機器は収納され格納扉が完全に床面と一体となり暗室の
サイトアッテネーションを損ないません。もちろん、閉じた扉上に車両を乗せる事もできます。
これにより、一つのサイトにてダイナモラボと電波暗室ラボの2サイトとして活用できます。
◆主な仕様
| テーブル直径 | ：１．５ｍ〜１２ｍ |
| 停止精度 | ：〜±０．１° |
| 回転速度 | ：〜３rpm （可変速） |
| 回転角度 | ：−１０°〜＋３７０° ：−１８０°〜＋１８０° ：エンドレスフリー回転 など |
| テーブル耐荷重 | ：〜４，０００ｋｇ |
| 制御 | ：光ファイバ通信による遠隔制御 ：ユーザーＰＣにてＧＰ−ＩＢ制御可能 |
| 操作 | ：ターンテーブル近傍でのタッチパネル操作、計測室盤からの遠隔操作が可能。 ：数値設定回転、定角度回転、 インチング回転、回転速度設定、原点復帰、非常停止 など |
| 表示など | ：リアルタイム角度表示、回転速度表示、回転中表示灯、回転中ブザー・回転灯、 故障・警報表示 など |
| 施工例２ | 施工例３ | 施工例４ |
|---|---|---|
φ６ｍターンテーブル フリーローラー格納式
サイト：電波暗室 ピット深さ：２．４ｍ 用途：二輪車用試験設備 回転角：−５〜３６５° |
φ１０ｍターンテーブル ４ＷＤ・水式シャシーダイナモ 格納式
サイト：電波暗室 ピット深さ：３．３ｍ 用途：普通車用試験設備 回転角：−５〜３６５° |
φ５ｍターンテーブル
サイト：電波暗室 ピット深さ：１．４ｍ 用途：キーレス試験用 回転角：エンドレスフリー回転
|
