用途

 特徴

 主な仕様

 炉内寸法表

※ 本仕様は予告なく変更することがあります。

当社では特別仕様型の中型、大型電気炉も製作しておりますので、
特殊仕様型の電気炉を御希望の方は当社まで御問い合わせ下さい。

※ 価格・詳細などのお問い合わせはinfo@sunengco.comまで。

 主な特徴

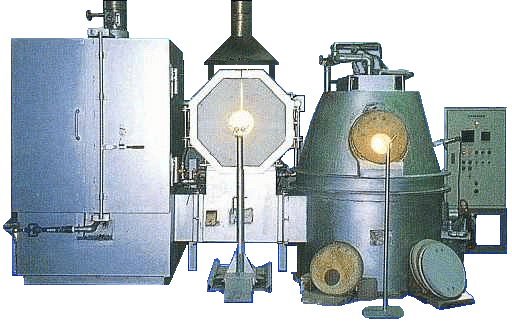

本システムだけで硝子溶解炉→製作→徐冷まで、すべての宙吹硝子製作に対応できます。
溶解から作業温度まで、プログラム温度調節計の採用により、すべて自動化されておりますので、
温度制御のわずらわしさから解放されます。
セラミックファイバー系の断熱材の採用により炉体放散熱が少ない構造です。
排熱徐冷炉の採用により、省エネルギー化が計れます。
（補助バーナ付きですので、使用時の立ち上がり時間が大幅に短縮されました。）
ギャザリングホールをφ280mmと大きく設計しておりますので、グローリーホールとして利用できます。
炎検知器の採用により、燃焼中の安全が確保できます。
炉体は二分割からなり、上部をチェーンブロック及びトロリーにて簡単に移動できるよう設計されておりますので、
ポット交換に要する時間が大幅に短縮されました。
すべて工場で製作されますので、現場工事は組立だけと、
御使用戴くまでの工事期間も大幅に短縮されました。

 主な仕様

 オプション １

排熱徐冷炉プログラム温度制御システム
標準装備の徐冷炉用補助バーナでは、温度制御が手動ですので、作業中の一定温度の維持、
及びシビアな徐冷には、ややわずらわしさが有ります。
これを解決するため補助ヒーターシステムをオプションしますと、完璧な徐冷ができます。

補助電気ヒーターシステム仕様
プログラム温度調節計 ：2パターン×8セグメント
電気（電圧／電力消費量） ：200V／3相 6kW／H MAX
温度制御方式 ：ON−OFF パルス SSR駆動
ヒーターエレメント ：カンタル−AF

 オプション ２

グローリーホール
ギャザリングホール(¢280mm)以上のあぶり戻しを必要とする時は、グローリーホールが必要です。
本システムでは、設備全体をコンパクト化したいという発想から、排気煙突の上部にレイアウトしてみました。
徐冷時には、高温排ガスはグローリーホールを通過して排気されますので、
グローリーホールが常に予熱された状態を保てますので、使用時の立ち上がり時間が大幅に短縮され、
省エネ化も計れます。

グローリーホール仕様

※ 価格・詳細などのお問い合わせはinfo@sunengco.comまで。

 主な特徴

○基本的な炉構造はオープンポット式ですが、タンク式溶解炉としてもご利用になれます。
（オープンポット 及び タンク材料は別途となります。）
○熱源を電気としたことにより『燃焼』という不安材料から開放され、燃焼制御、バーナ調整等の知識も不要となり、どなたでも簡単に、安全で安定した運転が保証されます。

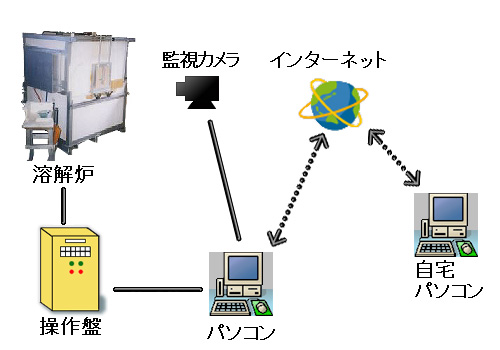

○プログラム温度調節計の採用により、溶解はもとより、週末だけのご使用など、運転状況をプログラム化することによって、無人で好きな時だけ溶解硝子が得られます。
○プログラム温度調節計の設定操作、プログラミングなどは汎用のパソコン（Windows95/98/2000対応機種）でプログラミングできます。
○ギャザリングホールには扉が標準装備され、扉が開いている間は自動的に電気ヒーターが切れますので、安全に、しかも安心して溶解硝子が扱えます。
○ガスバーナ燃焼法式と比較すると抜群に静かです。

 オプション

○ギャザリングホール自動開閉扉（エアーシリンダーにて開閉）

 主な仕様

※ SEGMEX-2000シリーズは電気ヒータの負荷を軽減するため、硝子原料はペレット状もしくはカレットを御使用下さい。

※ SEGMEX-3000シリーズは二珪化モリブデンヒーターを採用しています。

※ 本仕様は予告なく変更することがあります。

※ 価格・詳細などのお問い合わせはinfo@sunengco.comまで。

 特徴

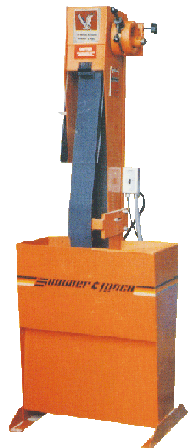

	《特徴》
	※	研磨ベルトの種類が豊富に用意されておりますので、荒削りから仕上げまで、1台のマシンで対応できます。
	※	研磨ベルトの長さは2,600mm以上なのでキレ味が良く、さらにベルトの寿命も延長されます。
	※	研磨ベルトの脱着がワンタッチでできます。
	※	研磨ベルトのテンション調整が非常に簡単です。（ロック機構付）
	※	研磨ベルト用の水はスプレーノズルの採用により最小限の水ですみます。(106型)
	※	研磨機の用途（エッジ・曲面・平面等）により、各種バックプレートがオプションで用意されております。
	※	マシン前面にセーフティシールドが標準装備されておりますので水ハネ 及び 硝子粉による危険から身を守ります。

※ 価格・詳細などのお問い合わせはinfo@sunengco.comまで。

 ブローパイプ（Ｂｌｏｗｐｉｐｅｓ）

 ポンティロッド（Ｐｕｎｔｙ Ｒｏｄｓ）

0.375 SOLID WEIGHTED 0.5 SOLID 0.5 HOLLOW 0.75 HOLLOW MATCH 2 1.0Dia MATCH 2 0.875Dia 1.5 GATHERING ROD SOLID 1.5 GATHERING HOLLOW 1.5 GATHERING HOLLOW 1.5 GATHERING HOLLOW

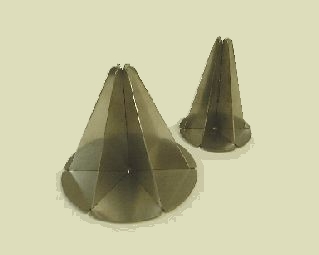

 モール（Ｏｐｔｉｃ Ｍｏｌｄ）

Ｓ シリーズ

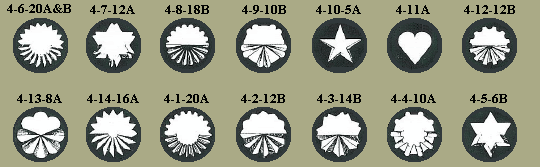

４” シリーズ

６” シリーズ

７” シリーズ

９” シリーズ

１２” シリーズ

12.5” シリーズ

１８” シリーズ

Ｎ シリーズ

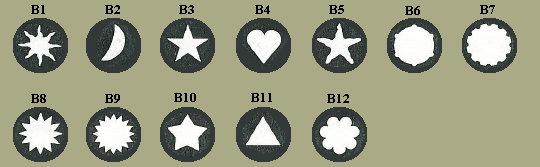

Ｂ シリーズ

 その他

ﾀﾞｲﾔﾓﾝﾄﾞﾏｰﾊﾞｰ
ｹｰﾝﾏｰﾊﾞｰ (鉄製)(ｱﾙﾐﾆｳﾑ製)
ｸﾗｯｼｬｰ
ﾊﾟｲﾌﾟﾌﾞﾗｼ
ｷｬｽﾃｨﾝｸﾞﾚｰﾄﾞﾙ(150φ)
ｱﾙﾐﾆｳﾑﾊﾟｯﾌｧｰ (2"&３")
ﾌﾞﾛｳﾊﾟｲﾌﾟｴｸｽﾃﾝｼｮﾝ ﾎｰｽ
ﾖｰｸ
ｽﾚｯﾃﾞｨﾝｸﾞﾎｲｰﾙ
ｼﾞｬｯｸ ( 6")( 9")(12")

※ 価格・詳細などのお問い合わせはinfo@sunengco.comまで。

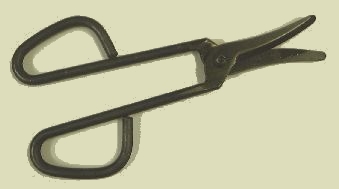

 ハサミ（Ｓｈｅａｒ）

ラージダイヤモンド シェアー ダイヤモンド シェアー カップ シェアー トリミング シェアー キャスティング シェアー バブル シェアー ダックビル シェアー

 パッファー（Ｐｕｆｆｅｒ）

ストレート パッファー （SMALL、MEDIUM、LARGE）
ベント パッファー （SMALL、MEDIUM、LARGE）

 ジャック（Ｊａｃｋ）

ジャック （8"、9"、10.5"） ラウンドジャック （8"、9"）

 クリンプ（Ｃｒｉｍｐ）

ストレートクリンプ リーフ クリンプ フラット クリンプ スパイラル クリンプ ダイヤモンド クリンプ フィン クリンプ ワッフル クリンプ

 パドル（Ｐａｄｄｌｅ）

カラーパドル
グラファイトパドル
ラージタグリオール
スモールタグリオール

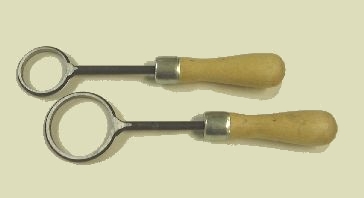

 その他

コパ
ディバイダー
ウッドジャック（Large 3/4"、Small 5/8"）
ウッドスティック
ツイーザー
フィンモール
リングツール

※ 価格・詳細などのお問い合わせはinfo@sunengco.comまで。

 ハサミ

ＴＹＰＥ≪ＫＳ≫ ＫＳ−０、ＫＳ−１、ＫＳ−２、ＫＳ−３ ＴＹＰＥ≪ＧＳ≫ ＧＳ−１、ＧＳ−２、ＧＳ−３、ＧＳ−４ ＴＹＰＥ≪ＳＨ≫ ＳＨ−１、ＳＨ−２ ＴＹＰＥ≪ＳＨ≫ ＳＭＣ−１、ＳＭＣ−２

 トング（ハシ）

ＢＳ−０、ＢＳ−１、ＢＳ−２、ＢＳ−３

 ピンサー

ＮＳ、ＴＭ−１、ＴＭ−２、ＴＭ−３

 ペーパーペグ

ＢＳ−Ｐ

 ペーパーペグ用スティック

（185mm、250mm）

 フットツール（台広げ）

ＦＳ−３、ＦＳ−４、ＦＳ−５

  耐熱手袋

ミトン型ショート
ミトン型ロング

 ブローパイプ

ＡのブローパイプノズルとＢのブローパイプを組み合わせて下さい。

※ 価格・詳細などのお問い合わせはinfo@sunengco.comまで。

地球、環境、そして人に優しいガラス原料です！

現在、日本国内ではほとんどのガラス原料は粉体状(バッチ)の原料が使用されています。
しかし、粉体のため、ルツボ・タンク等への投入時に原料の飛散を防ぐことは出来ず、
人体への影響、公害問題等解決しなければならないことが数多くありました。
グラスマ社のペレット状ガラス原料は、環境問題に厳しいスカンジナビア諸国、
ヨーロッパにて長年使用されてきました。
現在、オレフォス・ゴスタボダ社を始めとして多くのガラス工場、工房に納入されています。

• ペレット(粒状)化されていますので投入時等、原料の飛散がまったくありません。
• ｢鉛｣及び｢劇毒物扱いのヒ素｣を含有しておりませんので、人体・環境への影響に最大限の考慮がなされています。
• ｢鉛｣及び｢劇毒物扱いのヒ素｣を含有しておりませんので、人体・環境への影響に最大限の考慮がなされています。
• オープンポット、タンク式溶解炉の内壁は投入時の原料の飛散がありませんので、ガラス原料による侵蝕が比較的穏やかです。
• バッチと同等もしくは若干、溶解温度や時間は低く、そして短時間で完全溶解が可能です。
• ２５�s/袋と扱いやすい重量で供給されます。
• クーグラー社及びその他のカラーロッド等と膨張係数が合う調合で供給されます。

※ 価格・詳細などのお問い合わせはinfo@sunengco.comまで。

※ 価格・詳細などのお問い合わせはinfo@sunengco.comまで。

 ＳＥＣ 酸素／プロパントーチバーナーセット

本装置は、酸素／プロパントーチバーナを断続的に頻繁に使用する用途に最適です。

	◇	使用時に、バーナの酸素バルブ、プロパンバルブ を毎回開閉せず、フットスイッチのON-OFF だけで、任意の時間使用することができます。
	◇	バーナの酸素調整バルブ、プロパンガス調整 バルブにて、最適なフレーム(火炎)に一度調整 すれば、毎回同じフレームが使用時に得られます。
	◇	バーナスタンドにパイロットバーナが標準装備 されておりますので、毎回ライター等で点火する 必要もなく、瞬時に点火できます。
	◇	点火時 プロパン→酸素、 消火時 酸素→プロパンの 順に電磁弁にて自動的に供給、遮断をおこないます ので、点火時・消火時のバックファイヤー・音等の 危険性がなく、安心してどなたにも御使用戴けます。
	◇	本装置はボンベ(酸素,プロパン)、台車、ﾊﾞｰﾅｽﾀﾝﾄﾞ、 酸素・プロパン二連ホース(標準：５m)の３点で構成 されており、ホースとバーナスタンドはワンタッチ コネクターで接続できますので、取り外しが簡単で、 どこにでも容易に移動できます。
		《概略仕様》 酸素・ﾌﾟﾛﾊﾟﾝﾊﾞｰﾅ ：ハンディー型 　 (卓上型にもできます） 使用圧力 ：酸素 ： １kg/cm2 　 　LPG ： 280mmAq 台車 ：酸素 ： 150kgボンベ 　 　LPG ： 280mmAq ホース ：5m、ﾜﾝﾀｯﾁｺﾈｸﾀｰ付(ﾊﾞｰﾅｽﾀﾝﾄﾞ側） 電磁弁 ：AC100V/50〜60Hz フットスイッチ ：二連型 （ON-OFF用）

 ＲＯＴＨＥＮＢＥＲＧＥＲ プロパンガス ハンドトーチバーナーセット

 ケブラー製耐熱手袋

この耐熱手袋の材質は、ＫＰＢＩ（KEVLAR　AND　PBI）という炭素繊維からなり、
当初、 米国のＮＡＳＡのアポロプロジェクトのために開発された
もので、１９８３年から民間に おいても活用されるようになりました。
アスベスト製と比較しますと価格的に高価ですが、9倍長持ちします。

特徴

熱、そして摩擦に強く、これらを要求するアプリケーションに最適です。
１４００℃の高温に耐えるので、赤熱したレンガ等も持つ事が出来ます。
硝子工業、各種熔融作業等、高温作業時の手および腕のプロテクトに御使用ください。

ミトン ロング（540mm）	アームカバー ロング（490mm）
ミトン ショート（420mm）	アームカバー ショート（430mm）
グローブ ロング（570mm）	ミトンカバー（240mm）
グローブ ショート（430mm）

 ブロック（Ｂｌｏｃｋｈｅａｄ Ｔｏｏｌｓ）

チェリーブロック

 紫外線防止眼鏡

※ 価格・詳細などのお問い合わせはinfo@sunengco.comまで。
